磁性技术是现代电子设计的基石之一，从基础的电源转换到复杂的通信系统，都离不开磁性元件的支持。本文将系统性地介绍磁性元件的基础知识、常见的磁电产品以及磁性材料的研发进展，为电子设计初学者和从业者提供一个清晰的入门指南。

一、磁性元件基础

磁性元件是指利用磁性材料特性实现特定电路功能的电子元件，主要包括电感、变压器和磁珠等。它们在电路中主要承担能量存储、电压变换、信号隔离和噪声抑制等关键作用。

1. 电感器（Inductor）

电感器是能够存储磁场能量的被动元件，其核心参数包括电感值（L）、额定电流和直流电阻（DCR）。根据磁芯材料不同，可分为空芯电感、铁氧体电感、铁粉芯电感和合金粉芯电感等。在开关电源中，电感常用于滤波和能量存储；在射频电路中，则用于阻抗匹配和调谐。

2. 变压器（Transformer）

变压器利用电磁感应原理实现电压变换、电流变换和阻抗变换，同时提供电气隔离。关键参数包括匝数比、额定功率、频率响应和绝缘等级。从工频电源变压器到高频开关变压器，再到脉冲变压器和射频变压器，其设计需综合考虑磁芯材料、绕组结构和散热要求。

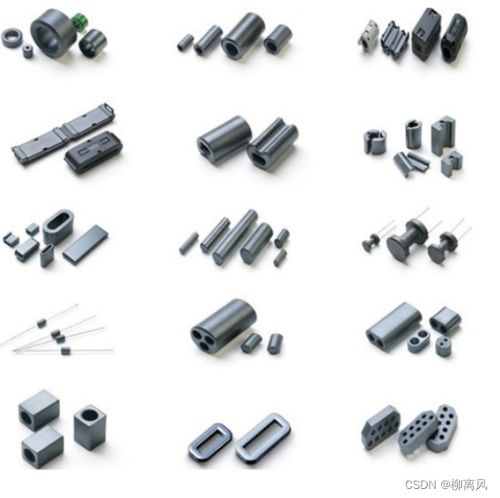

3. 磁珠（Ferrite Bead）

磁珠是一种特殊的电感器件，其阻抗随频率升高而增加，主要用于抑制高频噪声。选择磁珠时需关注其阻抗频率曲线、额定电流和直流电阻。

二、常见磁电产品与应用

基于磁性元件，工程师开发出了多种磁电产品，广泛应用于各个领域。

1. 开关电源（SMPS）

开关电源中的磁性元件包括功率电感、主变压器和共模扼流圈。高效率、小体积和高功率密度是现代开关电源的核心追求，这直接推动着磁性元件向高频化、集成化和低损耗方向发展。

2. 无线充电系统

电磁感应式和磁共振式无线充电技术都严重依赖线圈（电感）的设计。优化线圈的几何形状、磁芯结构以及使用高磁导率材料，是提升传输效率和距离的关键。

3. 传感器与执行器

霍尔效应传感器、电流传感器、磁性编码器以及电磁阀、继电器等，都是磁电转换的典型产品。它们将磁场变化转化为电信号，或将电能转化为机械动作。

4. 电磁兼容（EMC）器件

共模扼流圈、差模电感、磁环等是解决电磁干扰（EMI）问题的重要元件，用于抑制不必要的传导和辐射发射。

三、磁性材料研发前沿

磁性元件的性能上限在很大程度上取决于其所用的磁性材料。材料研发是推动整个领域进步的核心动力。

1. 软磁材料

• 铁氧体（Ferrite）：电阻率高，高频损耗小，是目前应用最广泛的高频软磁材料。研发方向包括提升饱和磁通密度（Bs）、降低功耗（Pcv）以及拓宽适用频率范围。
• 金属软磁材料：如铁硅铝（Sendust）、非晶（Amorphous）和纳米晶（Nanocrystalline）合金。它们具有极高的饱和磁通密度和磁导率，特别适用于大电流、高性能场合。纳米晶材料因其卓越的高频特性和低损耗，在高端开关电源和新能源领域备受青睐。
• 软磁复合材料（SMC）：将绝缘包裹的磁性粉末压制成型，具有三维各向同性、低涡流损耗和复杂形状成型能力，为电机和电感设计提供了新的可能。

2. 研发趋势与挑战

• 高频低损耗：随着电力电子器件开关频率不断提升（迈向MHz级别），开发能在更高频率下保持低损耗的材料是当务之急。
• 高温稳定性：汽车电子、航空航天等领域要求磁性元件在125°C甚至更高温度下稳定工作，材料的高温性能至关重要。
• 集成化与微型化：顺应电子产品小型化趋势，需要研发更薄、更易于集成的磁性薄膜或嵌入式元件材料。
• 可持续性：减少对稀土等战略资源的依赖，开发环境友好、可回收的磁性材料也成为重要研究方向。

##

磁性元件是电子系统中不可或缺的“能量与信号枢纽”。深入理解其基本原理，熟悉主流磁电产品的特性，并关注磁性材料的最新研发动态，是每一位电子设计师夯实基础、实现创新的重要环节。从选择一个合适的电感，到参与新一代磁性材料的应用验证，这条路径充满了挑战与机遇。随着宽禁带半导体（如GaN, SiC）的普及，对高频、高效磁性元件的需求将更加迫切，这必将进一步激发磁性技术在电子设计领域的活力与价值。
